CEIWEI CommMonitor 12.9 发布：新增「数据看板」与协议解析引擎
CEIWEI CommMonitor 串口监控精灵是用于 RS232、RS422、RS485 串口通信与 Modbus RTU/ASCII 协议过滤分析的专业工具软件，可在不占用串行端口的前提下监控系统中全部串口活动。本次 12.9 版本在原有驱动级捕获能力之上，新增数据看板（CommMonitor 数据可视化分析平台）与多协议解析引擎，把「抓到的数据」直接变成「看得懂的数据」。
一、本次发布三大亮点
- 内置 5 类协议解析引擎：Modbus RTU、Modbus ASCII、DL/T 645-2007 多功能电能表、IEC 60870-5-101 远动通信、NMEA 0183 定位语句、AT 命令集，抓包即解析，无需二次开发。
- 数据看板（可视化平台）：仪表盘、实时数据、Modbus、协议分析四大视图，支持列排序、列宽拖动、显示项自定义、行详情查看，深浅主题一键切换。
- 绿色免部署：本地 Web 服务随包附带运行环境，无需安装、无需联网、无需管理员权限，解压双击即用；同时兼容 Windows 7 / 8.1 / 10 / 11（32 位与 64 位系统通吃）。
二、协议解析能力

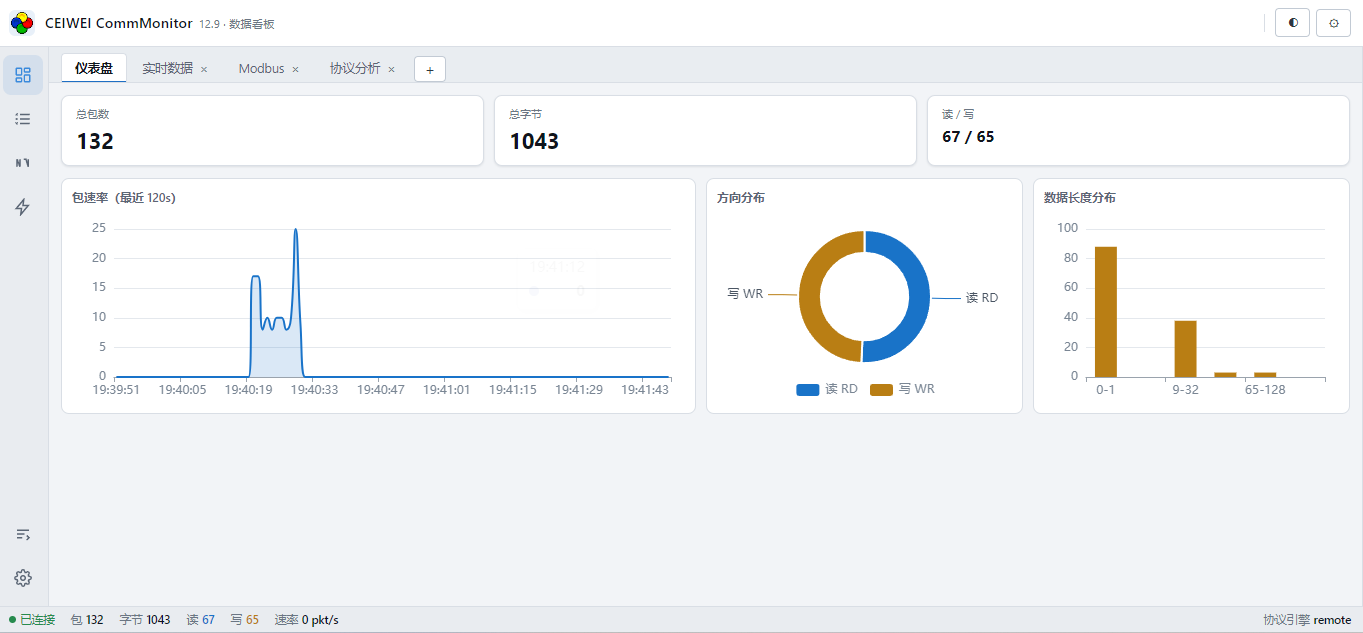

图 1 CommMonitor 12.9 Web 端数据看板与协议分析界面总览
解析引擎与桌面版程序采用同一套判定规则，两侧结果逐字符一致，避免「桌面版说得对、平台版看不懂」的尴尬。各协议支持要点如下：

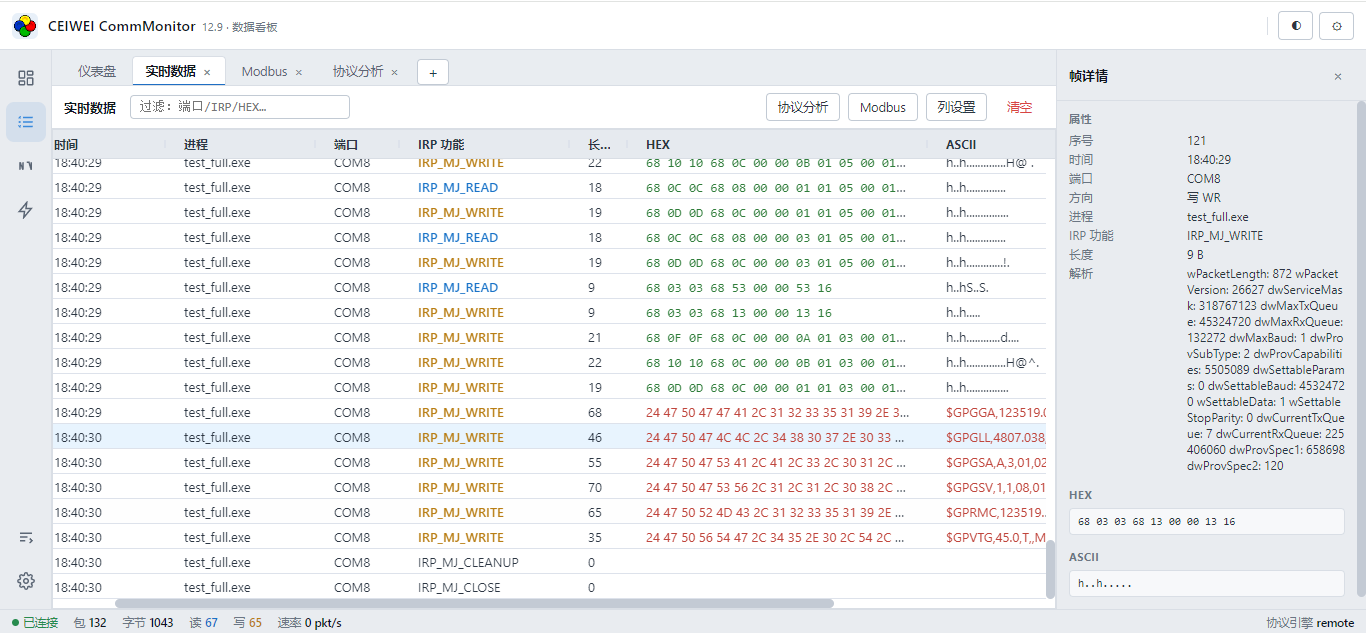

图 2 Web 端实时数据视图：逐帧列出序号 / 时间 / 进程 / 端口 / 方向 / 长度 / HEX / ASCII / 解析结果
| 协议 | 解析与校验能力 |
|---|---|
| Modbus RTU / ASCII | 从站地址、功能码与功能名、起始地址、数量、写多命令（15/16）、异常响应、广播地址 0、CRC16 / LRC 校验结果，支持寄存器映射为物理量（温度、压力、流量等）与自定义变量名 |
| DL/T 645-2007 | 表号、控制码与方向、数据标识 DI 与中文名称、读数据 / 读通信地址 / 写数据 / 广播校时 / 冻结命令，CS 校验；电能、电压、电流、时间类数据按规格自动换算并带单位 |
| IEC 60870-5-101 | 可变帧 / 固定帧 / 单字符帧识别，链路地址、控制域、类型标识 TI、传送原因 COT、ASDU 解析与 CS 校验 |
| NMEA 0183 | GPGGA / GNRMC / GPVTG / GPGSA / GPGSV 等语句解析，经纬度、时间、卫星数、速度航向，异或校验 |
| AT 命令集 | 命令与响应配对、中间结果与通知识别，内置 SIM800 / ESP8266 常用命令模板，支持自定义模板扩展 |
针对工业现场常见的「多帧粘连」「半帧分包」「垃圾字节夹杂」等情况，解析引擎采用按帧长切片 + 校验重同步机制：既能完整还原被拆分的帧，也能在噪声中重新对齐帧头，避免一条坏数据把整段解析堵死。

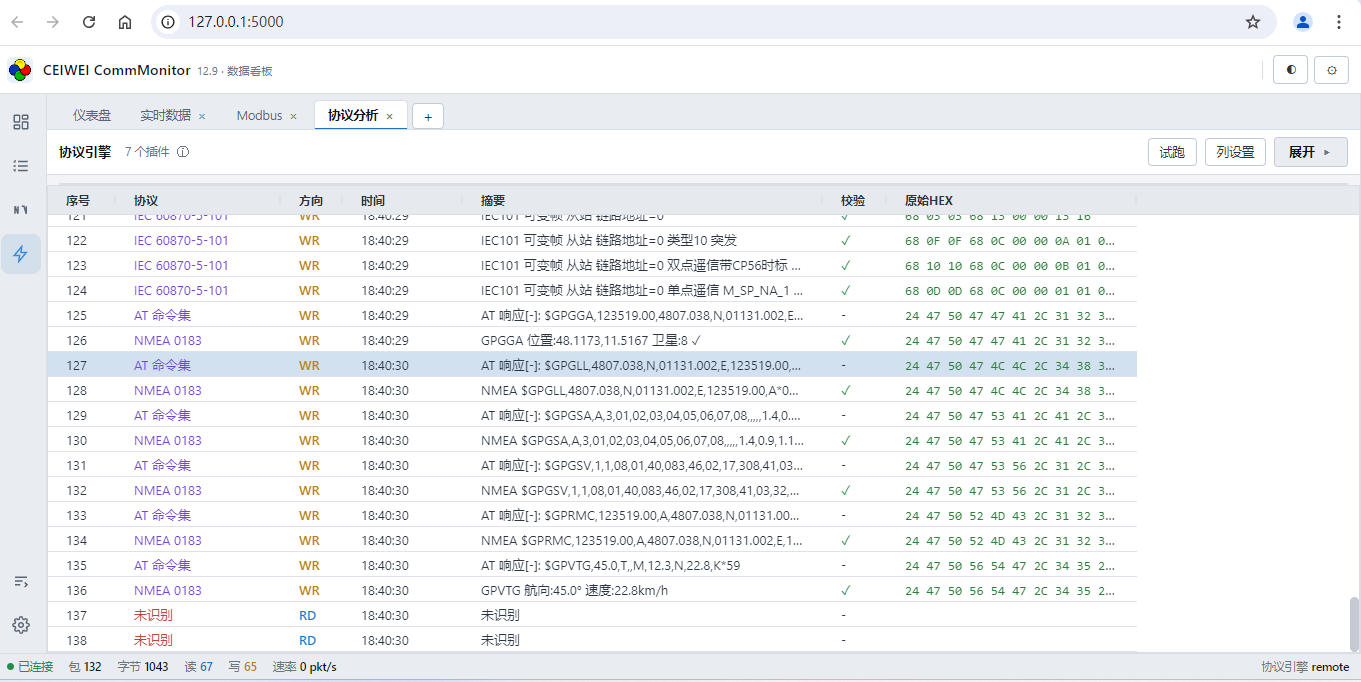

图 3 协议分析视图与解析详情：协议名、方向、摘要、校验状态与原始 HEX 对照展示
三、数据看板（CommMonitor 数据可视化分析平台）
- 仪表盘：总包数、总字节、读写流量与速率曲线、方向占比、帧长分布，一眼看清通信全景。
- 实时数据：逐帧列表（序号 / 时间 / 进程 / 端口 / IRP 功能 / 长度 / HEX / ASCII / 解析），读蓝写黄配色区分方向，虚拟滚动支撑长时抓包。
- Modbus 视图：按端口与方向自动组包，请求与响应配对显示，CRC 校验实时标注。
- 协议分析视图：统一展示各协议解析结果，含协议名、方向、摘要、校验状态与原始 HEX；点击任意一行，右侧弹出按数据类型定制的详情（帧详情 / Modbus 详情 / 协议解析详情各用不同模板），解析字段结构化展示。
- 设置中心：界面密度、时间格式、行缓冲上限、HEX 大小写等偏好本地保存，设置即时生效。
四、数据链路与部署方式
桌面程序负责驱动级抓包，并按需将捕获的数据转发到本机 Web 服务（默认 127.0.0.1:8811），浏览器访问 http://127.0.0.1:5000 即可查看分析结果。整条链路只在本机运行，不向任何外部服务器上传数据，满足工业现场与内网环境的数据安全要求。
- 免安装：运行环境随包预置，客户机无需安装 Python 或任何依赖库。
- 免联网：前端图表与表格组件已全部本地化，页面零外部请求，纯内网/离线环境可用。
- 兼容性好：运行环境采用 32 位构建，在 32 位与 64 位 Windows 上均可运行；Windows 7 / 8.1 自动匹配兼容运行时，Windows 10 / 11 使用新版运行时。
- 浏览器要求：Windows 7 / 8.1 建议使用 Chrome 109、Edge 109 或 Firefox 115 ESR；Windows 10 / 11 使用任意较新版本浏览器。
- 可扩展：协议解析支持插件化，用户可自行编写插件接入私有协议，修改即热加载生效，随包提供模板、示例与开发文档。
Windows 7 / 8.1 用户的浏览器下载
Chrome 109.0.5414.120 是支持 Windows 7 / 8.1 的最后一个 Chrome 版本，官方直接下载地址（请按系统位数选择）：
不确定系统位数？右键「此电脑 / 计算机」→「属性」，在「系统类型」中查看。
五、质量验证
12.9 版本在发布前完成了完整的回归验证，关键结果如下：
- 协议互连测试 67 项断言全部通过：通过虚拟串口对（控制端 ↔ 设备端）覆盖 6 类协议的全部主要命令，含正常帧、异常帧与校验错误帧。
- 桌面版与平台版解析逐字符一致：以桌面程序解析器为基准，对历史抓包数据逐帧比对，摘要文本与校验判定完全一致。
- 真实数据联调通过：现场抓包数据中，Modbus RTU、Modbus ASCII、DL/T 645、IEC 101、NMEA 各协议帧全部正确识别，校验状态全部为通过。
- 长时间抓包稳定：行缓冲上限可配置，长时运行内存占用平稳，界面滚动流畅。
六、12.9 更新日志
- 新增「数据看板」可视化分析平台：仪表盘、实时数据、Modbus、协议分析四大视图；
- 新增多协议解析引擎：Modbus RTU/ASCII、DL/T 645-2007、IEC 60870-5-101、NMEA 0183、AT 命令集；
- 解析引擎与桌面版判定规则完全对齐，DL/T 645 数据标识与 CS 校验、Modbus 写多命令与异常响应等细节全面校正；
- 新增粘连帧切片与校验重同步机制，修复多帧粘连时的丢帧问题；
- 新增行详情分类型模板：按实时帧、Modbus、协议解析分别展示对应字段；
- 新增设置中心：界面密度、时间格式、行缓冲上限、HEX 大小写等偏好本地保存；
- 前端组件本地化，支持完全离线运行；
- 发布包预置 32 位运行环境，兼容 Windows 7 / 8.1 / 10 / 11（32/64 位）。
七、获取与技术支持
- 产品下载与购买：请访问 CEIWEI 官网下载中心与在线商城；
- 技术支持：请通过官网联系方式或技术支持微信沟通，提供抓包数据可协助分析协议；
- 定制开发：如需接入私有协议或定制分析报表，欢迎联系我们评估。
